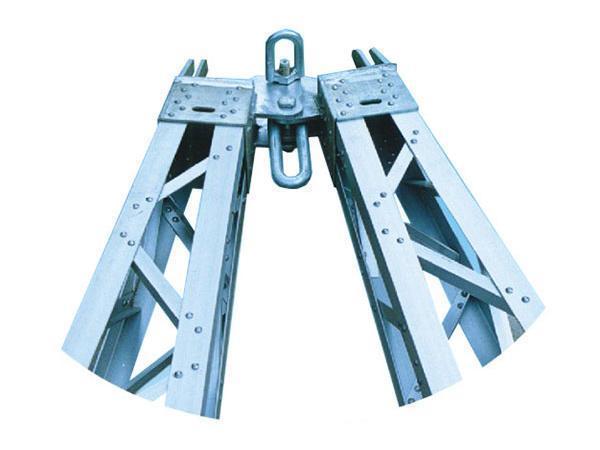

Bipode tyrolienne à croisillons
Commentaires

Utilisation
Le bipode tyrolienne à croisillons est utilisé pour assembler et dresser les tours et poteaux dans la construction de transimission et distribution.

Notes
1. Deux sortes de têtes sont disponibles, soit « type retournée » et « type fixe ». Veuillez le préciser lors de votre commande SVP.
2. La matière principale est la cornière en alliage d'aluminium de haute résistance. Les pièces en acier sont galvanisées.
3. Le facteur de sécurité est de 2,5.
4. Le suffixe «A» d’un modèle signifie qu'il est universel, et le suffixe «B» signifie qu’il est renforcé.

Paramètres techniques

Référence Modèle Longueur (m) Course de base (m) Charge vertical permise (kN) Section transversal (mm) Poids (kg/m)
03361 LBR250-8 8 2.8 72 □250 10.5
03362 LBR250-9 9 3.1 56
03363 LBR250-10 10 3.5 45
03364 LBR250-11 11 3.8 38
03365 LBR250-12 12 4.2 32
03366 LBR250-13 13 4.5 27
03371 LBR300-8 8 2.8 100 □300 11
03372 LBR300-9 9 3.1 87
03373 LBR300-10 10 3.5 70
03374 LBR300-11 11 3.8 56
03375 LBR300-12 12 4.2 47
03376 LBR300-13 13 4.5 40
03377 LBR300-14 14 4.9 35
03378 LBR300-15 15 5.2 31
03379 LBR300-16 16 5.6 26
03381 LBR350-8 8 2.8 120 □350 13.5
03382 LBR350-9 9 3.1 105
03383 LBR350-10 10 3.5 94
03384 LBR350-11 11 3.8 78
03385 LBR350-12 12 4.2 65
03386 LBR350-13 13 4.5 58
03387 LBR350-14 14 4.9 46
03388 LBR350-15 15 5.2 42
03389 LBR350-16 16 5.6 37
03391 LBR400-11A 11 3.8 98 □400 14.5
03392 LBR400-12A 12 4.2 85
03393 LBR400-13A 13 4.5 75
03394 LBR400-14A 14 4.9 64
03395 LBR400-15A 15 5.2 56
03396 LBR400-16A 16 5.6 48
03397 LBR400-17A 17 5.9 44
03398 LBR400-18A 18 6.3 38
03401 LBR400-11B 11 3.8 147 □400 16.5
03402 LBR400-12B 12 4.2 129
03403 LBR400-13B 13 4.5 113
03404 LBR400-14B 14 4.9 98
03405 LBR400-15B 15 5.2 86
03406 LBR400-16B 16 5.6 75
03407 LBR400-17B 17 5.9 69
03408 LBR400-18B 18 6.3 60

Ustilisation
Pour assembler et dresser les tours et poteaux dans la construction de transimission et distribution.

Notes
1. Deux sortes de têtes sont disponibles, soit « type retournée » et « type fixe ». Veuillez le préciser lors de votre commande SVP.
2. es bases de bipodes tyroliennes à croisillons avec section transversal 300, 350 et 400 sont demi-rondes. Les autres sont carrées.
3. La matière principale est la cornière en alliage d'aluminium de haute résistance. Les pièces en acier sont galvanisées..
4. Le facteur de sécurité est de 2,5
5. Le suffixe «A» d’un modèle signifie qu'il est universel, et le suffixe «B» signifie qu’il est renforcé.

Référence Modèle Longueur (m) Course de base (m) Charge vertical permise (kN) Section transversal (mm) Poids (kg/m)
03411 LBR500-13A 13 4.5 162 □500 18
03412 LBR500-14A 14 4.9 148
03413 LBR500-15A 15 5.2 136
03414 LBR500-16A 16 5.6 125
03415 LBR500-17A 17 5.9 112
03416 LBR500-18A 18 6.3 98
03417 LBR500-19A 19 6.6 88
03418 LBR500-20A 20 6.9 81
03421 LBR500-13B 13 4.5 256 □500
03422 LBR500-14B 14 4.9 234
03423 LBR500-15B 15 5.2 215
03424 LBR500-16B 16 5.6 196
03425 LBR500-17B 17 5.9 173 22
03426 LBR500-18B 18 6.3 151
03427 LBR500-19B 19 6.6 138
03428 LBR500-20B 20 6.9 127
03431 LBR600-15A 15 5.2 171 □600
03432 LBR600-16A 16 5.6 160
03433 LBR600-17A 17 5.9 148
03434 LBR600-18A 18 6.3 138
03435 LBR600-19A 19 6.6 130 20
03436 LBR600-20A 20 6.9 120
03437 LBR600-21A 21 7.3 108
03438 LBR600-22A 22 7.6 96
03441 LBR600-15B 15 5.2 275 □600
03442 LBR600-16B 16 5.6 252
03443 LBR600-17B 17 5.9 234
03444 LBR600-18B 18 6.3 219
03445 LBR600-19B 19 6.6 204 24
03446 LBR600-20B 20 6.9 186
03447 LBR600-21B 21 7.3 168
03448 LBR600-22B 22 7.6 150
